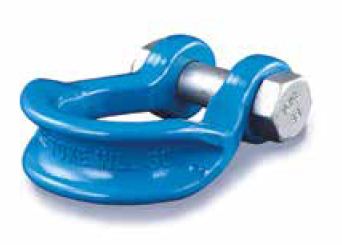

8-809 / 鍛造合金鋼寬體卸扣
Shackle& Wire Rope Clip
產品說明
● 卸扣由合金鋼製成，帶有螺母銷。 ● 大小與工作荷載極限永久保持在每個卸扣上。 ● 所有卸扣都帶批次編號 ● 與測試憑證與品質跟蹤相關聯。製造過程中100%進行電磁探傷檢測 ● 在1.5倍工作荷載極限下，進行20000周期疲勞度測試 ★最低終極荷載是工作荷載極限的5倍。 最高標準荷載是工作荷載極限的2倍。
附註認證
產品規格
項目編號

公稱尺寸

 工作荷載極限 尺寸(毫米) 淨重
毫米 噸* A B C D E G H K R W 千克

8-809-19

 19 7 91 41 18 22 32 46 150 104 32 33 1.7
8-809-26 26 12.5 118 54 23 29 41 61 194 140 35 44 3.8
8-809-32 32 18 148 64 30 36 51 68 238 172 38 54 6.7
8-809-38 38 30 176 80 35 45 64 89 289 216 45 60 12.5



項目編號

公稱尺寸

 工作荷載極限 尺寸(英吋) 淨重
英吋 噸* A B C D E G H K R W 磅

8-809-19

 3/4 7 3.58 1.61 0.70 0.87 1.26 1.81 5.90 4.09 1.26 1.30 3.7
8-809-26 1 12.5 4.64 2.12 0.91 1.14 1.61 2.40 7.64 5.51 1.38 1.73 8.4
8-809-32 1 1/4 18 5.83 2.52 1.18 1.42 2.00 2.68 9.37 6.77 1.50 2.13 14.7
8-809-38 1 1/2 30 6.93 3.15 1.38 1.77 2.50 3.50 11.38 8.50 1.77 2.36 27.5
